污水plc解決方案：污水plc自動化

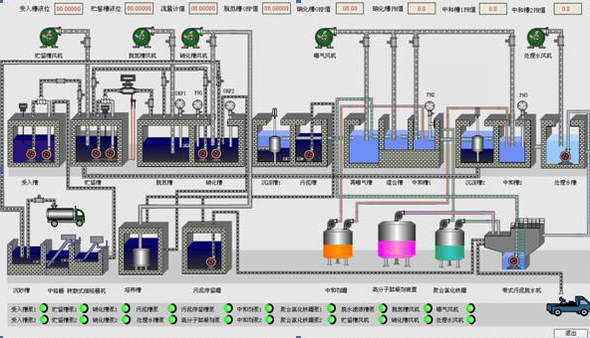

自動控制系統由中央計算機監控系統（上位機）、PLC控制系統（下位機）和防雷系統組成。中央計算機位于監控中心，由大屏顯示器、打印機、數據服務器和UPS組成。系統采用國內先進的組態軟件，通過以太網實現真正的分布式數據庫管理。

?

控制方式：

泵/閥的控制：1、保證來水與抽水（壓力）一致。2、保證集水池高液位運行。3、泵不宜過于頻繁，各泵運行時間和次數基本均勻。4、實時監控運行狀態，一旦有異常立即報警。

?

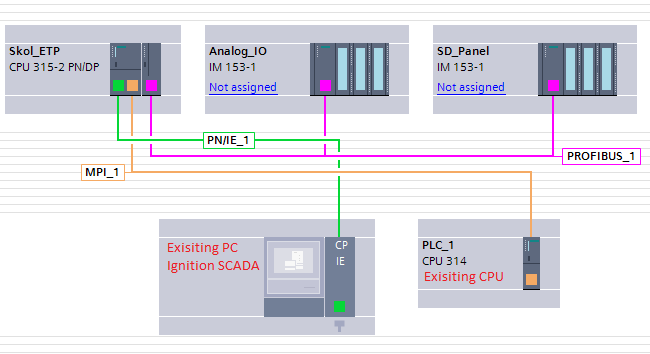

通信網絡：

今年來以太網的廣泛應用使得人們更關注現場總線，以太網最終能否取代現場總線一直爭論不休。畢竟在某些主要性能指標上現場總線有明顯優勢。以太網的CSMA/CD訪問方式本質上沒有現場總線所采用的令牌環和令牌總線訪問方式的實時性高，因此協議封裝、分時訪問控制等方式還不能實現本質改變。目前的技術還不夠成熟，比較穩妥的方法是將現場總線應用于控制層。隨著以太網技術的發展，在不遠的將來在控制層上還是有可能取代現場總線的。

?

選擇PLC：

污水處理自動控制系統要求PLC有更高的性能。

首先，PLC也是污水處理自動控制系統的控制器核心，要具有穩定可靠的優勢，能夠預處理數據并進行集中傳輸，故障保護能力較高。
? ? 第二，控制分站中的控制器要具有能夠獨立控制分區各項任務的能力，當監控站或者監控中心意外停止運行時，相鄰區域控制器也可以進行數據信息交換。
? 第三，某控制站中的控制量如發生變化，就要按預定方案采取適宜措施，對相關區域設備進行相應調整。

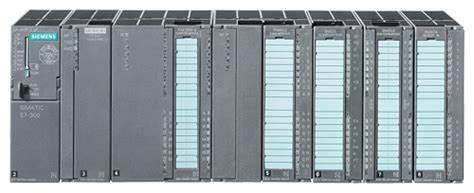

? ? 所以，一定要具有實現集中或獨立工作方式，特別是可以在獨立控制時實現與相鄰控制器進行數據交換數據采集存儲處理、容錯等功能模塊。對整個監控系統性能及運營周期等因素綜合考慮后選擇適宜的設備，特別在氣候環境條件惡劣情況下以及相對規模較大的污水處理廠，一定要選用如西門子的s7-300系列等性能更高的PLC。

通常環境下或規模相對較小的污水處理廠，一般多采用s7-200系列標準機型作為現場控制器，對工業以太網與多種現場總線的支持性、系統開放性及兼容性都較好，采用遠程智能分布式結構控制方式，能夠滿足污水處理自動控制系統對信號處理的不同要求。

自動控制系統由中央計算機監控系統（上位機）、PLC控制系統（下位機）和防雷系統組成。中央計算機位于監控中心，由大屏顯示器、打印機、數據服務器和UPS組成。系統采用國內先進的組態軟件，通過以太網實現真正的分布式數據庫管理。

?

控制方式：

泵/閥的控制：1、保證來水與抽水（壓力）一致。2、保證集水池高液位運行。3、泵不宜過于頻繁，各泵運行時間和次數基本均勻。4、實時監控運行狀態，一旦有異常立即報警。

?

通信網絡：

今年來以太網的廣泛應用使得人們更關注現場總線，以太網最終能否取代現場總線一直爭論不休。畢竟在某些主要性能指標上現場總線有明顯優勢。以太網的CSMA/CD訪問方式本質上沒有現場總線所采用的令牌環和令牌總線訪問方式的實時性高，因此協議封裝、分時訪問控制等方式還不能實現本質改變。目前的技術還不夠成熟，比較穩妥的方法是將現場總線應用于控制層。隨著以太網技術的發展，在不遠的將來在控制層上還是有可能取代現場總線的。

?

選擇PLC：

污水處理自動控制系統要求PLC有更高的性能。

首先，PLC也是污水處理自動控制系統的控制器核心，要具有穩定可靠的優勢，能夠預處理數據并進行集中傳輸，故障保護能力較高。
? ?第二，控制分站中的控制器要具有能夠獨立控制分區各項任務的能力，當監控站或者監控中心意外停止運行時，相鄰區域控制器也可以進行數據信息交換。
? 第三，某控制站中的控制量如發生變化，就要按預定方案采取適宜措施，對相關區域設備進行相應調整。

????? ???所以，一定要具有實現集中或獨立工作方式，特別是可以在獨立控制時實現與相鄰控制器進行數據交換數據采集存儲處理、容錯等功能模塊。對整個監控系統性能及運營周期等因素綜合考慮后選擇適宜的設備，特別在氣候環境條件惡劣情況下以及相對規模較大的污水處理廠，一定要選用如西門子的s7-300系列等性能更高的PLC。

通常環境下或規模相對較小的污水處理廠，一般多采用s7-200系列標準機型作為現場控制器，對工業以太網與多種現場總線的支持性、系統開放性及兼容性都較好，采用遠程智能分布式結構控制方式，能夠滿足污水處理自動控制系統對信號處理的不同要求。

?
